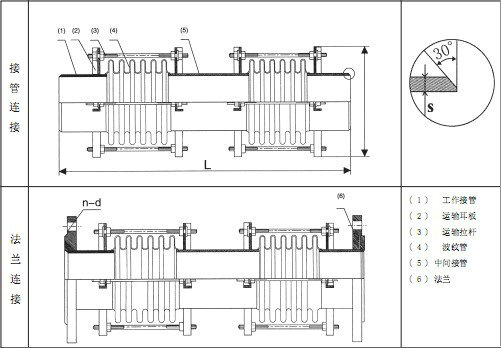

小拉杆轴横向型补偿器由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成，它在吸收横向位移的同时，还吸收轴向位移。小拉杆不能承受内压推力。小拉杆轴横向型补偿器由两段波纹管、中间接管及大拉杆等零件组成，它能吸收管系任意平面内横向位移。位移时大拉杆上的球面螺母绕球面垫圈转动，同时大拉杆还具有承受内压推力的能力。 安装使用注意事项： 1. 补偿器上的小拉杆是安装运输“冷紧”用的，不可作为承力件；产品在管道安装完毕后，需将其拆除，方可投入运行。 2. 当补偿器的横向位移量要求较大或者系统压力较高时，可对补偿器进行“冷紧“，冷紧量是实际横向位移量的一半。冷紧方向与横向位移方向相反进行。产品结构简图
