曲管压力平衡波纹补偿器的前部(通道端)有两个工作波纹管,可以吸收来自弯管段产生的横向位移;后部(平衡端)有一个平衡波纹管,它可以吸收来自直管段的轴向位移.当弯管段产生横向位移时,大拉杆上球螺母绕球面垫圈转动,同时大拉杆承受内压的推力,因此该补偿器常用于泵、罐、压缩机、汽轮机出口处，以减少对上述设备的作用力。
　　曲管压力平衡波纹补偿器适用于石化、钢铁、电力、有色金属等部门。安装在管道的拐弯处或与设备相连的空间管道上。它能补偿轴向位移、横向位移，耳不会对管道系统或者其他设备产生内压推力。
　　曲管压力平衡波纹补偿器常用于泵、空压机、汽轮机及其它对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波震动，消除水击，而能吸振降噪，保证设备安全运行。
　　大拉杆是承受压力载荷的构建，吸收横向位移是相对于撑板要有一定的偏摆，使用时其上的紧固螺母要旋到位又要避免旋压过紧而影响活动；小拉杆是安装、运输、调整时起作用，不可作为承力件，管道安装完毕后，小拉杆需拆除方可投入运行。

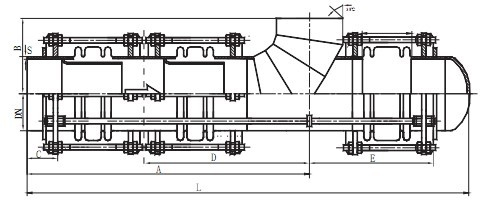

产品结构简图

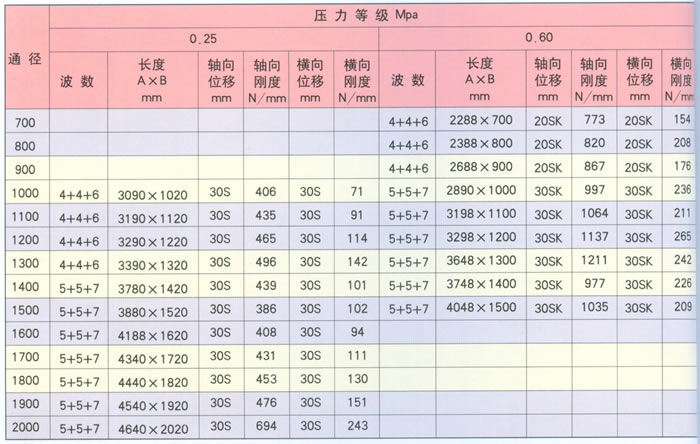

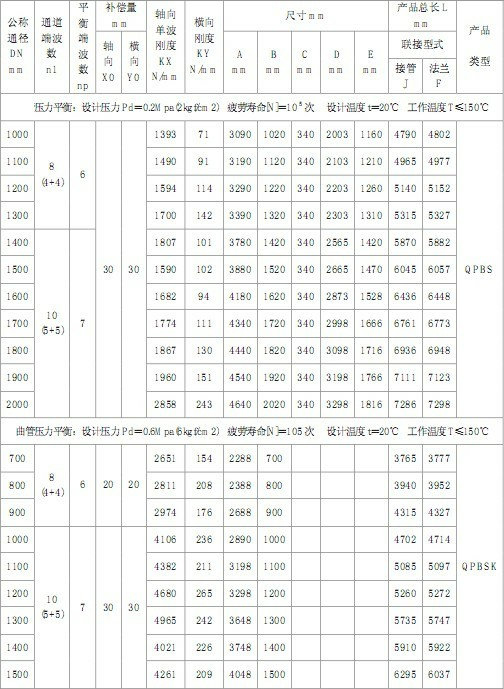

产品技术参数
